Мачтовые трансформаторные подстанции широко применяются для организации электроснабжения дачных и коттеджных посёлков, объектов сельскохозяйственного назначения и систем уличного освещения. Мощность таких тупиковых мачтовых подстанций варьируется от 25 до 250кВА.

Монтаж мачтовых КТП не занимает много времени, оборудование надёжно и эффективно.

Мачтовая КТП является сборно-сварной конструкцией, состоящей из двух элементов: устройство ввода по стороне высокого напряжения и низковольтное распределительное устройство, а также силового масляного трансформатора, устанавливаемого на раме.

УВН по стороне высокого напряжения имеет в своем составе ограничители перенапряжения и высоковольтные предохранители. Между воздушной линией и устройством высокого напряжения на опоре устанавливается линейный разъединитель РЛНД.

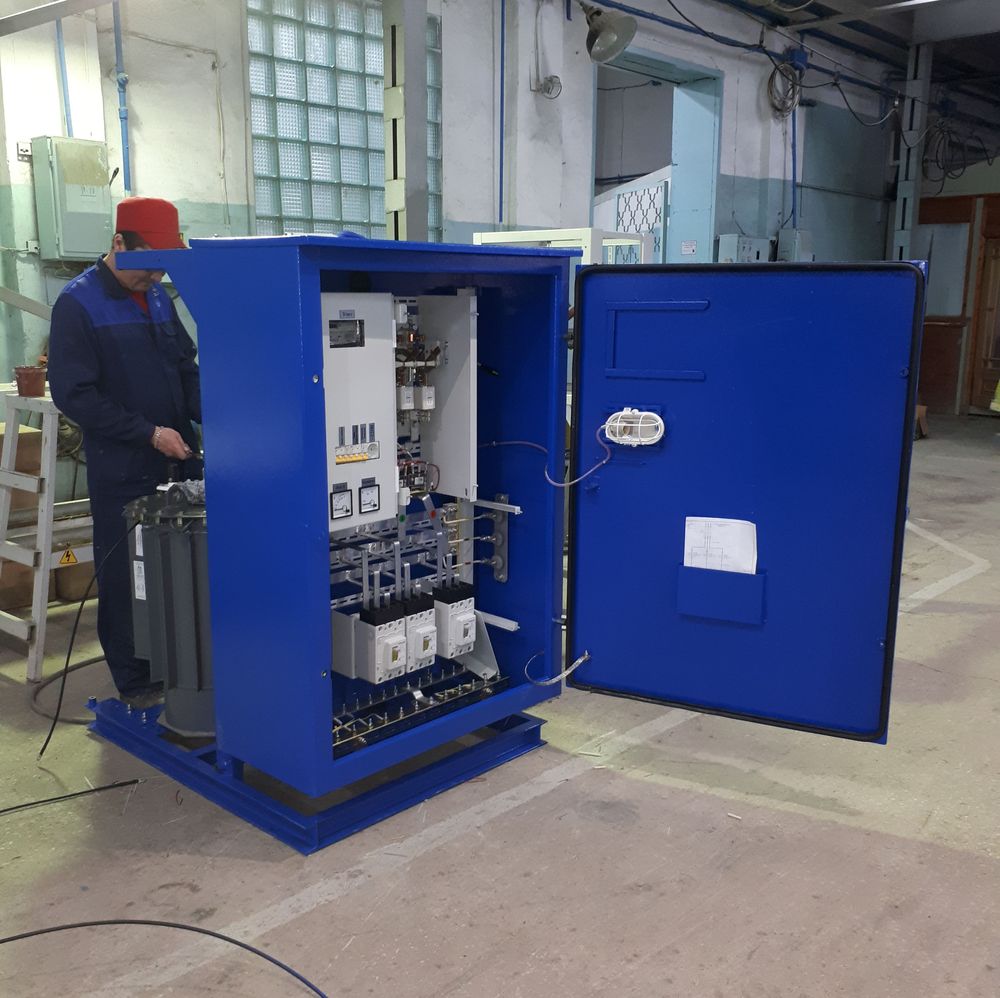

При типовом исполнении в РУНН установлен вводной рубильник 400Аили 630А в зависимости от мощности трансформатора, после вводного рубильника монтируется счётчик электроэнергии (если есть необходимость), на отходящих линиях устанавливаются либо автоматические выключатели, либо рубильники с предохранителями.

Преимущества столбовых подстанций:

- экономия земельной площади в виду установки на опоре (двух), что особенно актуально в условиях плотной застройки;

- низкая цена и эксплуатационные расходы. Столбовая подстанция – это самый экономичный вариант решения задачи электроснабжения объекта;

- надёжная конструкция проверена временем. Весь использующийся металл имеет сертификаты качества, а конструктивные части тщательно проверяются при изготовлении подстанции;

- минимальные затраты на доставку;

- полная заводская готовность.
