Изделия изготавливаются для распределительных устройств, где представлено стационарное оборудование (номинальное напряжение 10(6) кВ, частота трехфазного переменного тока — 50Гц).

Корпус ячеек КСО представляет собой сварную конструкцию из гнутого металлического профиля толщиной 2мм, что обеспечивает жёсткость и надежность. Металлическая конструкция окрашивается в специальной камере, где на неё наносятся два слоя лакокрасочного покрытия, а затем в соответствии с технологией производится сушка.

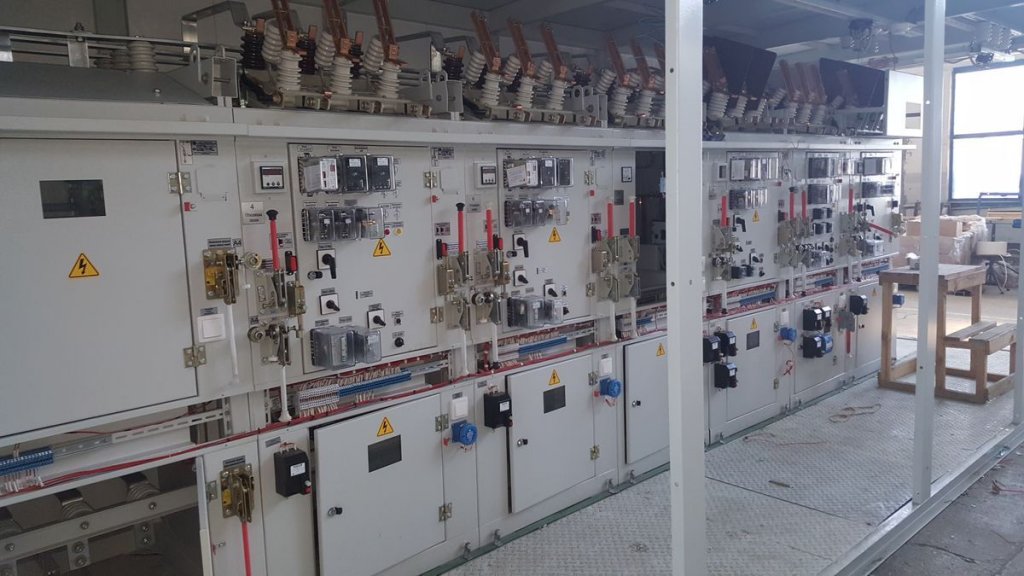

В самой камере устанавливаются коммутационные устройства высокого напряжения, низковольтная аппаратура, вторичные цепи, элемента РЗиА, приборы учёта. На лицевой панели ячейки располагаются приводы разъединителей, счётчики электроэнергии, амперметры и вольтметры, блоки управления высоковольтными выключателями. На дверках верхнего и нижнего отсеков ячейки предусмотрены смотровые окошки для визуального контроля коммутаций и состояния электрооборудования без отключения напряжения.

В верхней или средней частях камеры (в зависимости от конкретного типа ячейки) находится панель с клеммными соединителями и испытательными коробками, служащими для соединения элементов вторичных цепей. Все цепи промаркированы надлежащим образом в соответствии с проектной документацией.

КСО могут устанавливаться как в один, так и в два ряда. При двухрядном расположении для соединения первичных цепей монтируются шинные мосты. С лицевой стороны все открытые части, находящиеся под напряжением, отгораживаются сеткой для обеспечения безопасности эксплуатации.

В ячейках КСО реализуются все необходимые механические и электрические блокировки, обеспечивающие безопасность эксплуатирующего персонала.

Камеры КСО оснащены внутренним освещением, а замена лампочек в случае необходимости осуществляется безопасным образом без доступа к токоведущим частям.

В комплекте с камерами поставляются шинные мосты серии ШМ-10 и ШМР-10.
